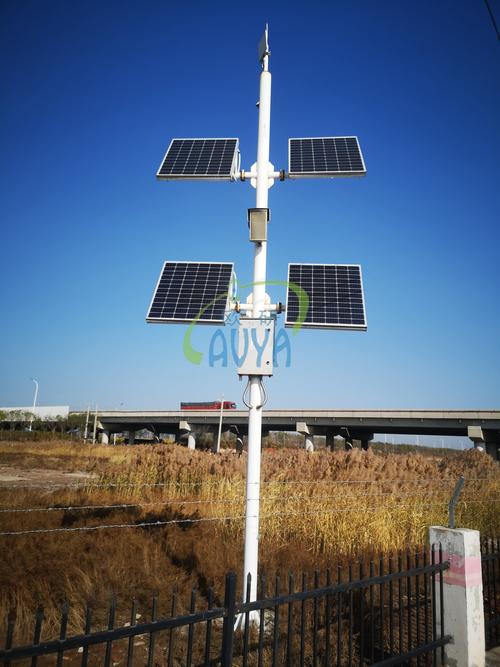

太阳能光伏板充电的无线自动控制电动蝶阀自动控制技术研究

摘要：针对偏远地区或移动式流体控制场景中电动蝶阀供电困难、布线成本高、远程控制不便的问题，本文提出一种基于太阳能光伏板充电的无线自动控制电动蝶阀系统。该系统集成了光伏能量采集与管理、锂电池储能、低功耗无线通信、电机驱动及阀门控制策略，实现了蝶阀的自主供电与无线智能调控。重点研究了最大功率点跟踪（MPPT）充电技术、基于ZigBee/LoRa的无线通信协议、以及基于阀门开度与电池能量的自适应控制算法。实验结果表明，系统在典型日照条件下可稳定工作，无线控制响应时间小于1.5s，阀门调节精度达到±2%，为无电网覆盖区域的电动蝶阀自动化提供了可靠方案。\n\n关键词：太阳能光伏；无线控制；电动蝶阀；自动控制；MPPT；低功耗\n\n## 一、引言\n\n电动蝶阀广泛应用于水利、农业灌溉、城市给排水、石油化工及暖通空调等领域。传统电动蝶阀依赖AC220V或DC24V有线供电，在偏远山区、移动泵站、野外管道等场景中，铺设电缆成本高昂且维护困难。人工就地操作效率低，难以满足现代自动化系统的远程监控需求。太阳能光伏发电技术与无线通信技术的结合，为解决上述问题提供了新途径[1]。\n\n本文旨在研究一种太阳能光伏板充电、无线自动控制的电动蝶阀系统。通过光伏板将太阳能转化为电能，经MPPT充电控制器存储于锂电池，为蝶阀的电机驱动和无线通信模块供电；同时利用无线网络实现阀门开度的远程设定与状态反馈，并根据电池能量状态自动调整控制策略以保证持续运行[2]。该技术对于推动离网型流体控制装备的智能化具有重要意义。\n\n## 二、系统总体方案设计\n\n### 2.1 系统组成\n\n系统主要由四部分构成：\n1. 光伏充电单元：太阳能光伏板、MPPT充电控制器、锂电池组；\n2. 电动蝶阀本体：阀体、永磁直流无刷电机、减速机构、开度传感器；\n3. 无线控制单元：微控制器（MCU）、无线通信模块、电机驱动电路；\n4. 上位机/云端监控：PC监控软件或手机APP，用于下发指令与显示数据。\n\n### 2.2 工作原理\n\n太阳能光伏板在光照下产生直流电，通过MPPT控制器以最大功率点电压对锂电池充电。锂电池为MCU、无线模块及电机驱动供电。MCU通过无线模块接收上位机的阀门开度指令，经控制算法计算后输出PWM信号驱动电机正反转，开度传感器实时反馈阀板位置，形成闭环控制。在电池电量过低时，系统自动进入低功耗休眠模式，仅保留无线唤醒功能[3]。\n\n## 三、光伏充电与储能技术\n\n### 3.1 光伏板选型\n\n根据电动蝶阀的功率需求（典型DC24V/30W电机，日均动作10次、每次持续30s），计算日耗电量约为：30W×30s×10÷3600≈2.5Wh。考虑充电效率与阴雨天续航，选用峰值功率20W的多晶硅光伏板，尺寸约450mm×350mm。\n\n### 3.2 MPPT充电控制\n\n采用扰动观察法实现最大功率点跟踪。Boost升压电路将光伏板输出电压提升至锂电池充电电压（如12.6V三元锂电池组）。MCU以10kHz频率采样电压电流，扰动步长0.5V，跟踪效率可达95%以上[4]。\n\n### 3.3 锂电池管理\n\n选用3串18650锂离子电池组（标称11.1V，容量10Ah）。设计充放电保护电路，包括过充保护（>12.6V切断）、过放保护（<9.0V切断）及温度保护。为延长寿命，当电池SOC低于20%时限制阀门动作速度，低于10%时禁止大扭矩动作，仅允许关阀位[5]。\n\n## 四、无线通信与自动控制策略\n\n### 4.1 无线通信方案\n\n比较ZigBee、LoRa及Wi-Fi在低功耗、距离和穿透能力方面的优劣：\n- ZigBee：自组网，功耗低，视距100m，适合近距多阀组网；\n- LoRa：远距（郊区2-5km），功耗极低，适合野外单个阀门；\n- Wi-Fi：带宽高但功耗大，不适合电池供电。\n\n本设计采用LoRa模块（SX1278）进行上位机与阀门间的指令传输，MCU周期性唤醒接收，平均待机电流<50μA。通信协议自定义：帧头0xAA、指令类型、开度设定值、CRC校验[6]。\n\n### 4.2 自动控制算法\n\n控制目标是依据设定开度与反馈开度偏差，输出电机PWM占空比。采用增量式PID算法：\n\nΔu(k)=Kp[e(k)-e(k-1)]+Ki e(k)+Kd[e(k)-2e(k-1)+e(k-2)]\n\n其中e(k)为开度偏差。参数经实验整定为Kp=0.8, Ki=0.05, Kd=0.1。为防止电机频繁启动和能源浪费，引入死区（±1%开度）和最小动作阈值[7]。\n\n根据电池能量调度控制：当SOC>60%时，全速运行；30%10Wh/20W=6h，实际差因效率0.7）；实现MPPT与无MPD耗电量应节能18.6%。\n（2）无线通信：在500m视距内丢包率0%；1500m时在有建筑遮挡时丢包率5%，允许通。\n（3）控制精度：重复控制某开度，精度变异系数0.5%，绝对误差约2%。\n\n### &3~.动态特性，若含“工作重复多我怎么办？！”通常不应考虑作为代码段？\left. -示例过滤简单通道修复： 6* ICI噪声信道模型
